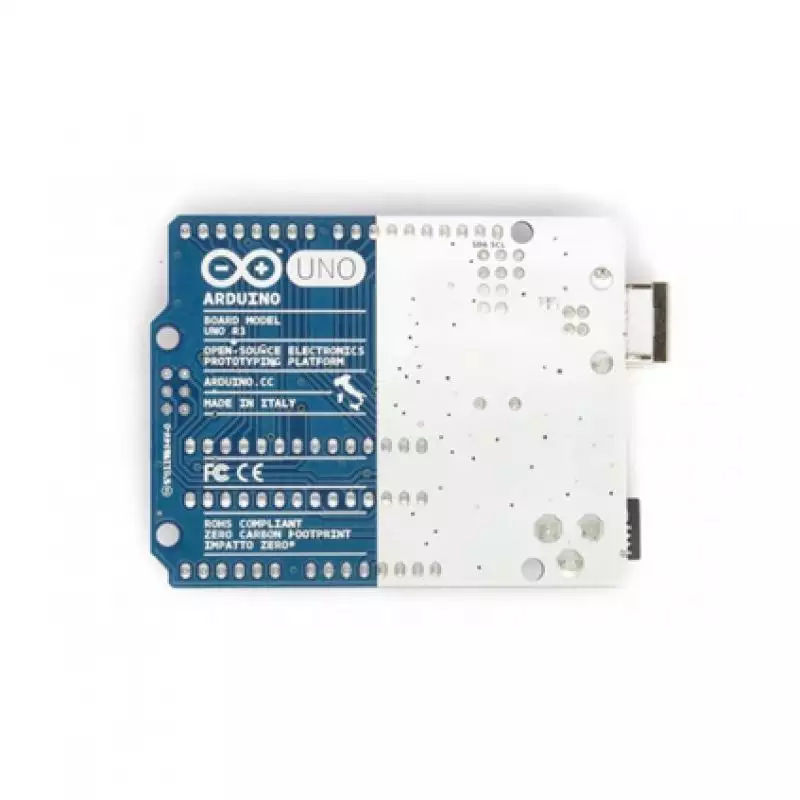

Arduino UNO Rev3

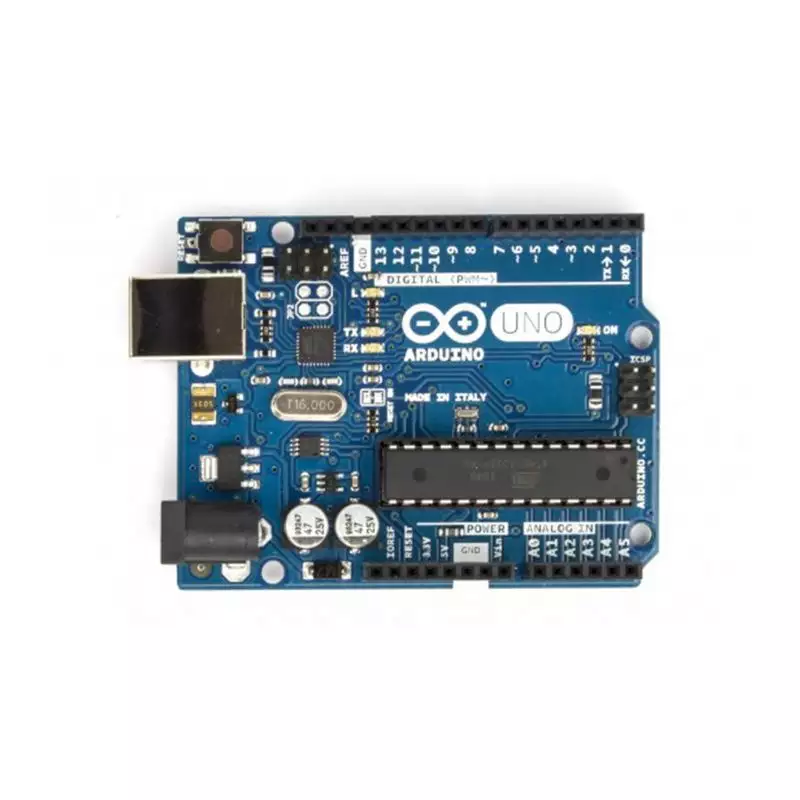

O Arduino Uno R3 é uma placa de microcontrolador baseada no ATmega328. Possui 14 pinos de entrada / saída digitais (dos quais 6 podem ser usados ??como saídas PWM), 6 entradas analógicas, um oscilador de cristal de 16 MHz, uma conexão USB, uma tomada de energia, um cabeçalho ICSP e um botão de reset. Ele contém tudo o necessário para suportar o microcontrolador; basta conectá-lo a um computador com um cabo USB ou alimentá-lo com um adaptador CA-CC ou bateria para começar. O Uno difere de todas as placas anteriores, pois não usa o chip do driver USB para serial da FTDI. Recursos adicionais que acompanham a versão R3 são: ATmega16U2 em vez 8U2 como conversor USB-Serial. Pinagem 1.0: adicionados pinos SDA e SCL para comunicação TWI colocados próximos ao pino AREF e dois outros novos pinos próximos ao pino RESET, o IOREF que permite que as blindagens se adaptem à tensão fornecida pela placa e a segunda é uma pino não conectado, reservado para fins futuros. circuito RESET mais forte. "Uno" significa "Um" em italiano e é nomeado para marcar o próximo lançamento do Arduino 1.0. O Uno e a versão 1.0 serão as versões de referência do Arduino, avançando. O Uno é o mais recente de uma série de placas USB Arduino e o modelo de referência para a plataforma Arduino. Especificações técnicas Microcontrolador ATmega328 Tensão operacional 5V Tensão de entrada (recomendada) 7-12V Tensão de entrada (limite) 6-20V Pinos de E / S digitais 14 Pinos de E / S digital PWM 6 Pinos de entrada analógica 6 Corrente DC por pino de E / S 40 mA Corrente DC para 3.3V Pin 50 mA Memória Flash 32 KB Memória Flash para o Bootloader 0,5 KB SRAM 2 KB EEPROM 1 KB Velocidade do relógio 16 MHz Comprimento 68,6 mm Largura 53,4 mm
